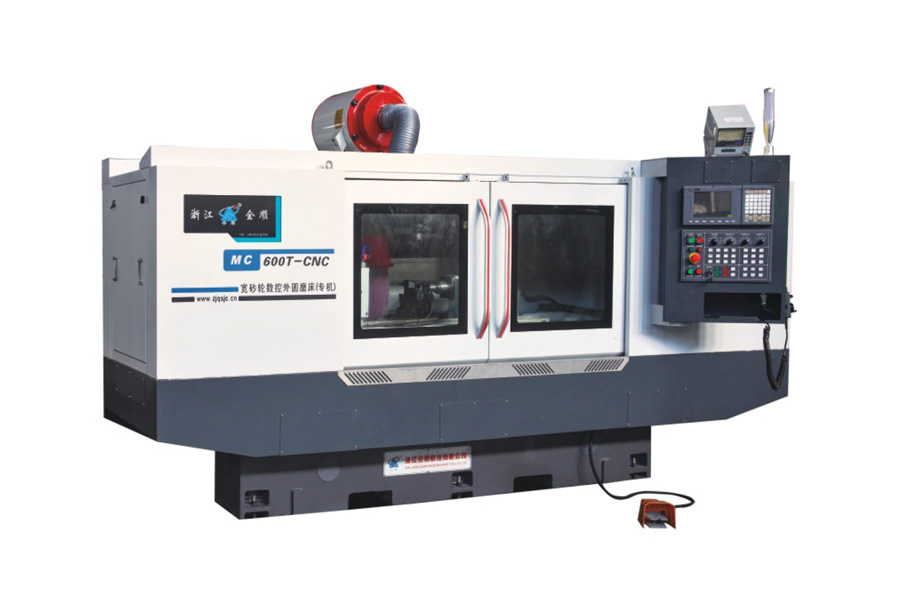

CNC hengeres csiszológép széles csiszolókoronggal

Széles korong = magasabb teljesítmény — Az 500 mm x 203 mm x 200 mm-es csiszolókorong nagyobb felületet fed le egy menettel, jelentősen csökkentve a hosszú tengelyek csiszolási idejét a standard szélességű korongokhoz képest — ez közvetlen költségmegtakarítást eredményez nagy volumenű gyártási sorozatok esetén.

Teljes CNC szervomotoros vezérlés — Mind a Z-tengely (asztal), mind az X-tengely (korongtartó) 5,9 kW-os AC szervomotorokkal működik, 0,001 mm-es felbontással, így biztosítva a sorozat minden darabjánál ismételhető mikronszintű pontosságot.

Nagy teljesítményű korongtartó meghajtás — Egy 15 kW-os frekvenciaátalakítós motor hajtja a korongot 45 m/s sebességgel, stabil és erőteljes anyageltávolítást biztosítva még edzett acél alkatrészek esetén is.

Nagy teherbírás — Akár Φ8 mm-től Φ320 mm-ig, valamint 150 kg-ig terjedő alkatrészek kezelésére képes, így egyetlen gépi beruházással széles skálát lefed a különböző méretű alkatrészek tekintetében.

Rugalmas asztalorientáció — Az asztal forgatható 7°-kal óramutató irányába és 3°-kal az óramutató ellenében, így lehetővé téve a pontos konuszcsiszolást és a bonyolult tengelygeometriák esetén történő alakításkorrekciót.

Hidraulikus dupla hatású faroktartó — Egy 5# konuszfaroktartó 50 mm-es hüvely mozgással és hidraulikus dupla hatású vezérléssel biztosítja az alkatrész biztonságos, ismételhető befogását és a gyorsabb alkatrész-cserét.

Rugalmatlan, nem forgó orsó — Egy fix orsó 3,1 kW-os AC szervomotorral és 5# középtüskével biztosítja a követelményes precizitású munkák esetén a konstans forgási stabilitást.

Mint speciális CNC-es csiszolóberendezések gyártója, a Zhejiang Quanshun Gépgyártó Kft. ötvözi a merev gépágy tervezést, a teljes szervomotoros CNC tengelyvezérlést és az alkalmazásspecifikus konfigurációt (széles korong, hidraulikus faroktartó, forgatható asztal) annak érdekében, hogy ügyfeleink alacsonyabb darabonkénti ciklusidőt és következetes mikronszintű pontosságot érhessenek el a termelési környezetben. Támogatjuk az egyedi specifikációkat a csiszolási átmérő, középtávolság és korongméret tekintetében az ügyfelek alkatrészének követelményei alapján, emellett technikai tanácsadást, telepítési útmutatót és utánkövetési támogatást is nyújtunk.

Milyen a maximális alkatrész mérete, amit ez a gép képes megmunkálni?

A gép Φ8 mm-től Φ320 mm-ig terjedő átmérőjű alkatrészeket csiszol, 600 mm középtávolsággal és maximum 150 kg tömegű alkatrészekkel.

Mitől különbözik a „széles csiszolókorong” gép a standard hengeres csiszolótól?

A széles csiszolókorong (ebben a modellben 500 mm szélesség) nagyobb érintkezési felületet fed le egy menettel, csökkentve a szükséges menetek számát hosszú tengelyek esetén és javítva a csiszolás összes hatékonyságát nagy volumenű gyártásnál.

Milyen a CNC tengelyek helyezési pontossága?

Mind a Z-tengely (asztal), mind az X-tengely (korongtartó) 0,001 mm-es felbontást ér el, 5,9 kW-os AC szervomotorokkal működve, biztosítva a következetes, ismételhető precizitást.

Lehet-e csiszolni konuszalakú tengelyeket?

Igen. Az asztal forgatható 7°-kal óramutató irányába és 3°-kal az óramutató ellenében, így lehetővé téve a konuszcsiszolást és a finom alakításkorrekciót.

Alkalmas-e a faroktartó nagy volumenű gyártásra?

Igen. A faroktartó hidraulikus dupla hatású meghajtással rendelkezik, 50 mm-es hüvely mozgással, lehetővé téve a gyors, biztonságos befogást és a gyors alkatrész-cserét.

Lehet-e testreszabni a specifikációkat?

Igen. A Zhejiang Quanshun Gépgyártó kínál testreszabást a csiszolási átmérő tartományában, középtávolságban, korongméretben és motorkonfigurációban az adott alkatrész és termelési követelmények alapján.
