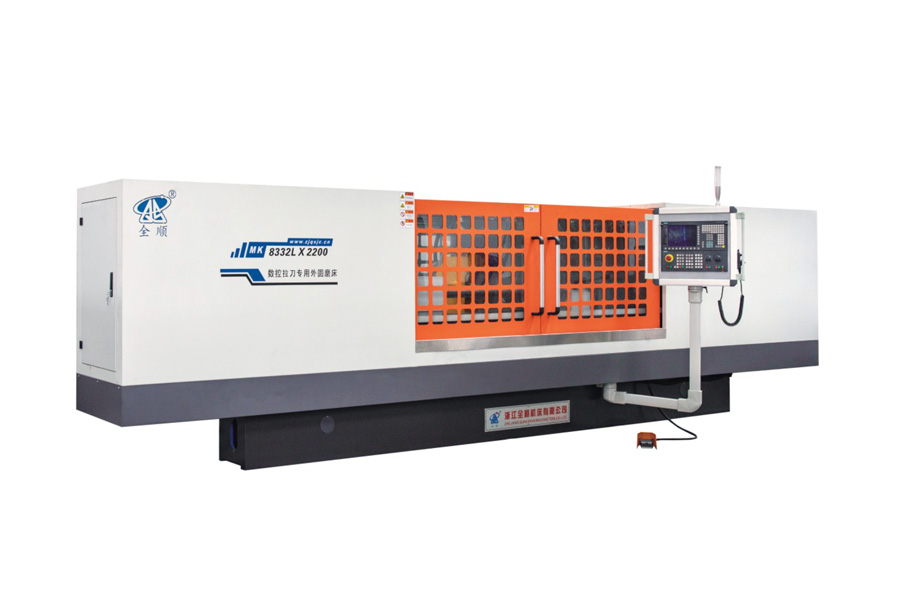

CNC brosához használt hengeres csiszológép

CBN korong keményedett szerszámacélhoz — A gép Φ500xBx203-as CBN (kubikus bór-nitrid) csiszolókoronggal van felszerelve, ami ideális a broszezekben és vágószerszámokban használt keményedett szerszámacélok csiszolására, hosszabb korongélettartammal és következetes anyageltávolítással a hagyományos csiszolóanyagokkal szemben.

Nagysebességű csiszolás, akár 100 m/s — A lineáris korongsebesség ≤100 m/s, ami több mint kétszerese a standard hengeres csiszolókénak, lehetővé teszi az anyageltávolítás gyorsabb elvégzését, miközben finom, következetes felületminőséget biztosít.

Szervomotoros speciális fejállvány — Egy dedikált szervomotoros fejállvány (MT5 konus, 60–300 fordulat/perc) precíz, stabil forgási vezérlést biztosít, különösen alkalmas hosszú, vékony szerszámbélék esetén, amelyek érzékenyek a rezgésekkel és a deflektiókkal szemben.

Kétszintű konusos munkatábla — A munkatábla körbefordul 3°-kal jobbra és balra két állítható szinten, lehetővé téve a finom konuszkorrekciót és a hosszú broszez és mandrin geometriájához szükséges egyenesség-ellenőrzést.

Szerszámtéri minőségű pontosság — Elérhető kerekesség ≤0,002 mm, hengeresség ≤0,005 mm és felületnagyság ≤Ra 0,2 μm — finomabb toleranciák, mint a standard gyártási hengeres csiszolók, megfelelve a precíziós szerszámgépek által követelt pontosságnak.

Teljes szervomotoros tengelyvezérlés — Mind a munkatábla, mind a haránt tápláló mechanizmus AC szervomotorokat használ (16 Nm nyomaték), 0,001 mm-es felbontással, biztosítva a hosszú csiszolási menetek során ismételhető pozicionálási pontosságot.

A Zhejiang Quanshun Gépgyártó Kft. kifejezetten a broszezés és precíziós vágószerszám-gyártás során szükséges szoros toleranciákra tervezte az MK8332L sorozatot. A CBN csiszolókorong, a szervomotoros speciális fejállvány és a kétszintű konusos munkatábla kombinációjával a gép szerszámtéri minőségű kerekességet, hengerességet és felületminőséget biztosít hosszú, vékony munkadarabokon. Testreszabott konfigurációkat támogatunk a csiszolási hossz, a korongspecifikáció és a fejállvány sebesség-tartomány tekintetében, valamint technikai tanácsadást, telepítési útmutatót és utángyártási támogatást is nyújtunk.

Miért használ ez a gép CBN korongot hagyományos csiszolókorong helyett?

A CBN (kubikus bór-nitrid) korongok jobban alkalmazhatók keményedett szerszámacél csiszolására, amely gyakori a broszezekben és vágószerszámokban. Hosszabb ideig megtartják formájukat és vágóképességüket, így hosszabb gyártási futamok során is következetesebb pontosságot biztosítanak.

Milyen méretű és hosszú munkadarabokat tud kezelni ez a gép?

A gép Φ8 mm-től Φ320 mm-ig csiszol, maximális csiszolási hosszal 2000 mm, 2200 mm központtávolsággal és maximum 150 kg-os munkadarab súllyal.

Milyen pontossági szintet érhet el ez a gép?

Elérhető kerekesség ≤0,002 mm, hengeresség ≤0,005 mm és felületnagyság ≤Ra 0,2 μm, megfelelve a precíziós szerszámgépek és broszezek gyártásának tolerancia-követelményeinek.

Mi a maximális korong lineáris sebessége?

A csiszolókorong akár 100 m/s lineáris sebességgel dolgozik, támogatva az anyageltávolítás hatékonyságát a felületminőség fenntartása mellett.

Képes-e ez a gép konusos profilokat is csiszolni, nemcsak egyenes tengelyeket?

Igen. A kétszintű konusos munkatábla körbefordul 3°-kal jobbra és balra, lehetővé téve a precíziós konuszcsiszolást és egyenesség-ellenőrzést a hagyományos hengeres csiszolás mellett.

Lehet-e testreszabni a specifikációkat?

Igen. A Zhejiang Quanshun Gépgyártó kínál testreszabást a csiszolási hossz, a fejállvány sebesség-tartomány, a korongspecifikáció és egyéb paraméterek tekintetében, a konkrét szerszám vagy munkadarab követelményei alapján.
