Nagy pontosságú CNC profilos hengeres csiszolás

Lineáris motoros X-tengely — Az X-tengelyt (táplálási / kerékállvány tengely) közvetlenül egy 2200 N tolóerővel rendelkező lineáris motor hajtja, megszüntetve a golyóscsavaros áttétel visszahúzódását és lehetővé téve gyorsabb, pontosabb profilkövető mozgást.

Közvetlen hajtású munkafej — A munkafej motorja közvetlen hajtású technológiát alkalmaz (1500 Nm), és az opcionális DD-motoros konfiguráció teljesen automatikus fejállvány forgást tesz lehetővé a szinkronizált profil- és kamera-csiszolás érdekében.

Submikronos pozicionálási felbontás — Az X/Z-tengely minimális táplálási és analitikai felbontása eléri a 0,001 mm-t, a fejállvány forgási felbontása pedig akár 0,001°-ig is lecsökkenthető, támogatva ezzel a komplex, nagy pontosságú profilgeometriákat.

Nagysebességű elektromos főtengely — A standard elektromos főtengely konfiguráció 4000 fordulat/perc sebességgel működik, 80 m/s kerék lineáris sebességgel, hatékony anyageltávolítást biztosítva, miközben megőrzi a kis átmérőjű alkatrészek finom felületi simaságát.

Kompakt precizitás tartomány — Kifejezetten külső csiszoláshoz tervezett, Φ5 mm-től Φ200 mm-ig terjedő átmérőkkel és 250 mm középtávolsággal, ideális kis precíziós tengelyek és profilalkatrészek számára, nem pedig nagykereskedelmi nehéztengelyekhez.

Állítható munkafej forgás — A munkafej akár 15°-ig forog (standard kézi forgató típus), rugalmas beállítást biztosítva a ferde és profilos csiszolási műveletekhez, túl a sima hengeres munkán.

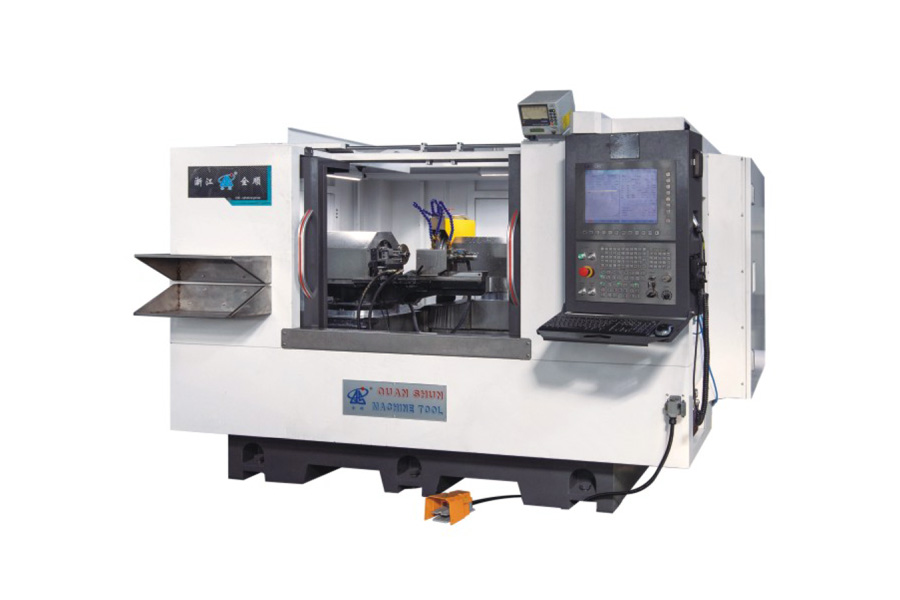

A Zhejiang Quanshun Gépgyártó Kft. az MGK8320*300-at olyan alkalmazásokhoz tervezi, ahol a standard hengeres csiszolók nem tudnak megfelelni a kontúr pontosság követelményeinek. A lineáris motoros táplálási tengelyek, a közvetlen hajtású munkafej és a nagysebességű elektromos főtengely kombinációjával a gép submikronos pozicionálást és finom felületi simaságot biztosít kis, geometriailag összetett alkatrészeknél. Támogatjuk a konfigurációs opciókat, beleértve az automatikus DD-motoros fejállvány forgást, a kerék specifikációt és a főtengely fordulatszám tartományát, hogy illeszkedjenek az adott profil-csiszolási alkalmazásokhoz, valamint nyújtunk technikai tanácsadást, telepítési útmutatót és utánkövetést.

Mi teszi ezt egy „profil” csiszoló géppé, nem pedig egy standard hengeres csiszolóvá?

A gép kombinálja a lineáris motoros X-tengelyt, a közvetlen hajtású munkafejet és a 0,001° fejállvány forgási felbontást, lehetővé téve a komplex, nem kör alakú kontúrok követését, mint például a kamrák és a többsugarú profilok — nem csak a sima hengeres felületeket.

Milyen méretű munkadarabokat tud ez a gép csiszolni?

A külső csiszolási átmérő tartománya Φ5 mm-től Φ200 mm-ig terjed, 250 mm középtávolsággal, így alkalmas kis- és közepes precizitású alkatrészekhez, nem pedig nagy nehéztengelyekhez.

Mi az a lineáris motoros tengely, és miért fontos?

A lineáris motor közvetlenül hajtja a tengelyt golyóscsavar vagy fogaskerék nélkül, megszüntetve a mechanikus visszahúzódást. Ez az X-tengelynek (2200 N tolóerő) gyorsabb reagálást és egyenletesebb pozicionálási pontosságot biztosít a finom profil munkákhoz.

Lehet-e a fejállvány automatikusan forgatni a kamera vagy profil csiszolásához?

A standard konfiguráció manuális forgató munkafejet használ, akár 15°-os beállítással. Egy speciális konfiguráció hozzáadhat egy DD (közvetlen hajtású) motort a teljesen automatikus, szinkronizált fejállvány forgás érdekében.

Milyen főtengely fordulatszámot és kerék sebességet használ ez a gép?

A standard elektromos főtengely konfiguráció 4000 fordulat/perc sebességgel működik, a csiszolókerék lineáris sebessége akár 80 m/s is lehet, Φ400x40x203 kerékkel.

Lehet-e a specifikációkat testreszabni?

Igen. A Zhejiang Quanshun Gépgyártó kínál testreszabást a főtengely konfigurációban, a fejállvány forgási típusában (manuális vagy DD automatikus), a kerék specifikációban és a motor teljesítményében az adott profil-csiszolási követelmények szerint.
