Hogyan értékelhető a CNC főtengelycsiszoló pontossága és ismételhetősége?

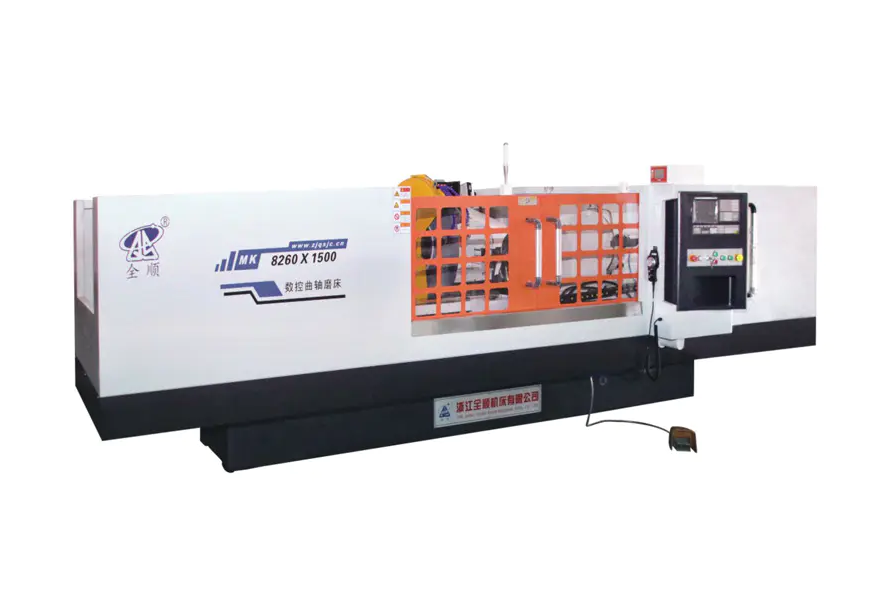

Az a. pontosságának és ismételhetőségének értékelése CNC főtengely köszörű szisztematikus mérést igényel méretpontosság, geometriai tűrések és folyamatkonzisztencia több megmunkálási cikluson keresztül. Az alapvető megközelítés egyesíti a gépi szondázást, a CMM (Coordinate Measuring Machine) ellenőrzését és a statisztikai folyamatvezérlés (SPC) elemzését. Egy jól kalibrált CNC főtengely-csiszolónak el kell érnie kerekség ±0,001 mm-en belül , átmérőtűrés belül ±0,002 mm , és a Cpk értéke 1,33 vagy magasabb termelésre alkalmasnak tekinteni.

Az értékelési folyamat nem egyszeri ellenőrzés – ez egy strukturált protokoll, amely kiterjed a gép minősítésére, a munkadarab ellenőrzésére és a hosszú távú képességelemzésre.

Key Precision Metrics for CNC főtengely köszörülés

Mielőtt bármilyen tesztet lefuttatna, alapvetően fontos meghatározni, hogy mely paraméterek jelentik a főtengely-csiszoló "pontosságát". Ezek a mutatók közvetlenül befolyásolják a motor teljesítményét és az alkatrészek élettartamát.

• Napló átmérő tűrése: Jellemzően ±0,002–0,005 mm nagy teljesítményű főtengelyeknél.
• Kerekség (körszerűség): 0,001–0,003 mm-en belül kell lennie a fő- és csapcsapok esetében.
• Hengeresség: Méri a kúpos és hengeres eltérést a csap hossza mentén, jellemzően ≤0,002 mm.
• Felületi érdesség (Ra): Cél Ra ≤ 0,4 µm a csapágy érintkezési felületeihez.
• A tűnapló dobási pontossága: A csap középpontjának eltérése a főtengelyhez képest, általában ≤0,005 mm.
• A tűnaplók szöghelyzete: Kritikus a motor időzítése szempontjából; a szöghiba nem haladhatja meg a ±0,05°-ot.

Ezek a mérőszámok alkotják a mérési tervet. Minden értékelési protokollnak mindegyiket a megfelelő eszközzel és módszerrel kell kezelnie.

A gép minősítése: A kiindulópont

A munkadarab köszörülésének megkezdése előtt magát a gépet geometriai és dinamikus minősítési tesztekkel kell ellenőrizni. Ezek a tesztek azt állapítják meg, hogy a gép mechanikai szerkezete képes-e támogatni az igényelt tűréseket.

Geometriai pontossági vizsgálatok

Használjon lézeres interferométert vagy precíziós gömbrudat a következők ellenőrzéséhez:

• A csiszolókorong fejének kereszttengelyének egyenessége (X-tengely): cél ≤ 0,002 mm/300 mm
• Párhuzamosság a kerékorsó tengelye és a munkafej/a szár tengelye között: ≤ 0,003 mm/500 mm
• A köszörűkorong orsójának kifutása: ≤ 0,001 mm
• Munkafej orsó kifutása: ≤ 0,002 mm

Hőstabilitási értékelés

A hősodródás a mérethibák fő forrása a CNC köszörülésben. Működtesse a gépet legalább üzemi hőmérsékleten 60-90 perc precíziós mérések elvégzése előtt. Mérje meg a köszörűorsó termikus elmozdulását kapacitív érzékelővel 15 perces időközönként. Stabil gépet kell kiállítani 0,003 mm-nél kisebb hőeltolódás bemelegítés után.

Gépi mérés: valós idejű precíziós vezérlés

Modern CNC főtengely köszörűs integrálja a folyamat közbeni mérőrendszereket, amelyek folyamatosan mérik a munkadarab átmérőjét a köszörülés során. Ez az aktív visszacsatoló hurok a legközvetlenebb módszer a méretpontosság szabályozására.

A gépi mérőműszer hatékonyságának értékeléséhez:

1. Csiszoljon egy tesztnaplót névleges átmérőjűre, és jegyezze fel a mérőműszer leolvasását szikrakitöréskor.
2. Távolítsa el a munkadarabot, és mérje meg ugyanazt a csapot kalibrált légmérővel vagy CMM-mel.
3. Számítsa ki a különbséget a gépi leolvasás és az offline mérés között.
4. Ismételje meg ezt 10 egymást követő részben a mérőkorrelációs hiba megállapításához.

A jól működő folyamat közbeni mérőeszköznek korrelálnia kell a CMM eredményeivel ±0,001 mm . Az ezen túlmutató eltérések a mérőeszköz kopását, szerelési problémákat vagy a hűtőfolyadék szennyeződését jelzik.

Folyamat utáni ellenőrzés CMM-mel és kerekségvizsgálóval

A gépen kívüli mérés biztosítja a legobjektívebb adatokat a precíziós kiértékeléshez. Két eszköz nélkülözhetetlen:

Koordináta mérőgép (CMM)

A CMM vizsgálat rögzíti az átmérőt, a hengerességet és a dobási pontosságot. A főtengely értékeléséhez a pásztázó szondát előnyben kell részesíteni az érintéses szondával szemben, mivel naplónként több száz pontot gyűjt össze, így statisztikailag megbízható adatokat szolgáltat. Mérje meg minimum Naplónként 3 keresztmetszet (mindkét végén és középen) használja legalább 36 pont keresztmetszetenként .

Kerekség/forma tesztelő

A dedikált kerekség-tesztelő (Taylor Hobson típusú vagy azzal egyenértékű) sokkal nagyobb felbontást biztosít a körkörösség és a felületi hullámosság szempontjából, mint a CMM. Precíziós orsót használ, alatta szögbizonytalansággal 0,01 ívmásodperc . Ez az eszköz elengedhetetlen a következők értékeléséhez:

• Kerekítési hiba az ISO 12181 szerint
• Lobing (páratlan számú harmonikus hibák, amelyeket a középpont nélküli rögzítés okoz)
• Hullámosság (a kerékcsavaráshoz kapcsolódó közép-térfrekvenciás hibák)

Ismételhetőségi vizsgálat: A Gauge R&R és az SPC megközelítés

Az ismételhetőség nem csak egy jó részről szól – hanem kb konzisztens kibocsátás egy gyártási folyamat során . Két strukturált módszer határozza meg ezt a képességet:

A mérőműszer ismételhetősége és reprodukálhatósága (Guge R&R)

Ez a tanulmány elválasztja a mérési rendszer eltérését a tényleges részvariációtól. Eljárás:

• Válasszon ki 10 főtengelycsapot, amelyek áthidalják a várható átmérőtartományt.
• 2-3 operátor mérje meg mind a 10 részt, mindegyiket 3-szor, véletlenszerű sorrendben.
• Számítsa ki a %GRR = (Mérő R&R variáció / Teljes eltérés) × 100.

Elfogadási feltételek: %GRR ≤ 10% kiváló; 10-30% marginális; 30% feletti korrekciós intézkedést igényel, mielőtt a termelési adatok megbízhatóvá válnak.

Statisztikai folyamatvezérlés (SPC) és folyamatképesség

Minimum őrölni kell 25-30 egymást követő főtengely ellenőrzött körülmények között, és rögzítse a fő csap átmérőjét minden egyes részhez. Ábrázolja az adatokat egy X-bar és R vezérlődiagramon, majd számítsa ki:

• Cp (folyamatképesség): Az intézkedések a toleranciához képest terjedtek el. Cél Cp ≥ 1,67.
• Cpk (folyamatképességi index): Számolja a folyamatközpontosítást. Cél Cpk ≥ 1,33 standard gyártás esetén; ≥ 1,67 kritikus folyóiratoknál.
• Szórás (σ): A kétoldali tűrés 1/6-a alatt kell lennie.

Értékelési összefoglaló: mérőszámok és elfogadási küszöbök

A precíziós veszteség gyakori forrásai és azok azonosítása

Ha az értékelési eredmények a fenti küszöbértékeken kívül esnek, a kiváltó okot szisztematikusan nyomon kell követni. A leromlott pontosság leggyakoribb forrásai CNC főtengely köszörűs tartalmazza:

• Kerékkiegyensúlyozatlanság vagy rögzítési hibák: A gömbölyűségi profilokban magas frekvenciájú karéjosodásként látható csattanónyomokat okoz. Megoldás: egyensúlyozza ki a kereket és öltöztesse át finomabb ólommal.
• A munkafej vagy a farokcsapágy kopása: Megnövekedett kifutásként jelenik meg a forgó munkadarabon. Az orsó orránál precíziós tárcsajelzővel érzékelhető.
• Hőnövekedés hosszú gyártási ciklusok során: A CMM-adatok időbeli trendjei alapján azonosítható – ha az átmérő fokozatosan egy irányba sodródik, hőkompenzációra vagy felmelegedési ciklusra van szükség.
• A rögzítés vagy a rögzítés inkonzisztenciája: A dobáspontosság részenkénti változását eredményezi. Ellenőrizze állandó szorítóerővel nyomatékkulcs segítségével, és ismételje meg a mérést.
• CNC vezérlő interpolációs hiba: Szöghelyzeti hibákként nyilvánul meg a tűnaplókban. Ellenőrizze a C-tengely kódoló felbontásának és a holtjáték kompenzáció beállításainak ellenőrzésével.

Időszakos újraértékelési ütemterv felállítása

Az egyszeri végzettség nem elegendő a hosszú távú termelésbiztosításhoz. A precíziós értékelésnek többszintű ütemezést kell követnie:

• Minden termelési műszak: Ellenőrizze a folyamat közbeni mérőműszer korrelációját egy referencia főgyűrűs mérőeszköz segítségével. Ellenőrizze a futtatás első és utolsó részét a CMM-mel.
• Hetente: Futtasson le egy 10 részből álló SPC mintát, és számítsa újra a Cpk-t. Vizsgálja meg a kerék állapotát és az öltözőszerszám kopását.
• Havi: Végezzen teljes geometriai pontossági auditot lézeres interferométer és golyós rudak tesztelésével.
• Évente vagy nagyobb karbantartás után: A gép teljes újraminősítése, beleértve a termikus stabilitást, az orsó kifutását és a Gauge R&R tanulmányt.

Az ezekből az időszakos ellenőrzésekből származó trendelemzés lehetővé teszi a proaktív karbantartást, mielőtt a pontosság a specifikáció alá csökkenne – jelentősen csökkentve a selejtezési arányt és a nem tervezett leállásokat.
