Közvetlen válasz: A hengeres köszörülés kivételes méretpontosságot (±0,001 mm-es tűréshatárok), kiváló felületi minőséget (Ra 0,1-0,4 um), nagy anyagleválasztási sebességet és állandó ismételhetőséget biztosít a nagy mennyiségű gyártás során. Ez az ipari szabvány a repülőgépgyártásban, az autóiparban és a hidraulikagyártásban használt tengelyek, csapágyak, tekercsek és precíziós hengeres alkatrészek megmunkálására.
Mi az a hengeres csiszolás?
A hengeres köszörülés olyan megmunkálási eljárás, amely csiszolókorongot használ az anyag eltávolítására a hengeres munkadarab külső vagy belső felületéről, így rendkívül precíz, sima felületet eredményez. A munkadarab a saját tengelye körül forog, miközben a köszörűkorong szabályozott lépésekben távolítja el az anyagot. Ezt az eljárást széles körben alkalmazzák olyan alkatrészeknél, mint a tengelyek, orsók, rudak, csapok és csapágycsapok.
Modern CNC hengeres csiszológép A technológia számítógépes numerikus vezérléssel egészíti ki ezt a folyamatot, lehetővé téve a teljesen automatizált ciklusokat, a többtengelyes koordinációt és a programozható köszörülési stratégiákat, amelyek drámaian kibővítik azt, ami egykor a hagyományos kézi vagy hidraulikus gépekkel lehetséges volt.
OD köszörülés
Csiszolja a munkadarab külső hengeres felületét a középpontok között vagy befogva.
ID köszörülés
Csiszolja a belső furatot vagy lyukat a szoros illeszkedési követelményekhez.
Központ nélküli köszörülés
Nincs szükség rögzítésre; az alkatrészeket munkatámasz penge és szabályozó kerék támasztja alá.
Kúpos köszörülés
A munkadarab eltolásával vagy a kerékfej elfordításával kúpos felületeket hoz létre.
A hengeres köszörülés fő előnyei
A következő előnyök magyarázatot adnak arra, hogy a hengeres köszörülés miért továbbra is a precíziós forgó alkatrészek előnyben részesített megmunkálási módja a nehézipar, a repülőgépipar és a precíziós mérnöki ágazatokban.
01
Kivételes méretpontosság
A hengeres csiszolással akár ±0,001 mm (1 mikron) tűrés is elérhető, ami messze meghaladja azt, amit az esztergálás vagy marás megbízhatóan biztosít. Ez elengedhetetlenné teszi az olyan alkatrészek számára, ahol az illeszkedést, a hézagot és az interferenciát pontosan ellenőrizni kell. (Forrás: Machinery's Handbook, 30. kiadás, Industrial Press)
02
Kiváló felületi minőség
A csiszolás Ra 0,1 és 0,8 um közötti felületi érdesség értékeket eredményez, szemben a simítóesztergálásra jellemző Ra 1,6 és 6,3 um közötti értékkel. Ez csökkenti a súrlódást, a kopást és a kifáradási hibákat a forgó egységek, például a csapágyülések és a csapfelületek esetében. (Forrás: ASM Handbook, 16. kötet, Megmunkálás)
03
Kemény anyagok megmunkálásának képessége
A hőkezelés után a fémek túl kemények lesznek ahhoz, hogy hatékonyan esztergálják vagy marják. A hengeres köszörülés könnyedén kezeli az edzett acélokat (70 HRC-ig), a keményfémeket, a kerámiákat és az edzett szerszámacélokat, így ez az egyetlen életképes megmunkálási módszer számos repülőgép-ipari alkatrész esetében.
04
Nagy ismételhetőség és konzisztencia
A CNC-vezérlésű csiszológépek ugyanazt a ciklust szubmikronos konzisztenciával ismétlik meg több ezer alkatrészen. Ez kritikus az autó- és repülőgépgyártásban, ahol meg kell szüntetni a tételenkénti eltéréseket. Az 1,67 feletti Cp/Cpk értékek rutinszerűen elérhetők CNC hengeres csiszológépeken. (Forrás: Quality Engineering, Marcel Dekker)
05
Sokoldalúság az alkatrészek geometriájában
A modern CNC hengeres csiszolók képesek kezelni az egyenes hengereket, kúpos tengelyeket, lépcsős tengelyeket, vállakat és még összetett kontúros profilokat is CNC interpoláció segítségével. Egyetlen gép az alkatrészcsaládok széles skáláját képes befogadni, csökkentve a tőkebefektetést.
06
Minimális hőtorzítás
Megfelelő hűtőfolyadék-felhordással és szabályozott vágásmélységgel a hengeres köszörülés kevesebb hőt termel eltávolított anyagegységenként, mint az agresszív marás. Ez megőrzi az edzett alkatrészek metallurgiai integritását, megakadályozva a felületi lágyulást vagy az újbóli temperálást.
07
Magas anyageltávolítási arány (CBN/gyémánt kerekekkel)
A CBN (köbös bór-nitrid) vagy gyémánt szupercsiszoló korongokkal végzett nagy sebességű hengeres köszörülés 100 mm3/mm/s-ot meghaladó sebességgel távolíthatja el az anyagot, versenyezve az esztergálással, miközben megőrzi a csiszolási szintű felületminőséget. (Forrás: Grinding Technology, Stephen Malkin, Industrial Press)
08
Automatizálás és világítás nélküli gyártás
A CNC hengeres csiszolók integrálhatók robotrakodókkal, folyamat közbeni mérőműszerekkel és adaptív vezérlőrendszerekkel. Ez lehetővé teszi a pilóta nélküli „fénykikapcsolás” működését, drámaian csökkentve az alkatrészenkénti munkaerőköltséget, és folyamatos, 24 órás gyártási ciklust tesz lehetővé.
Hengeres csiszolás vs. egyéb kidolgozási módszerek
Az alábbi táblázat összehasonlítja a hengeres köszörülést más általános kikészítési eljárásokkal a legkritikusabb gyártási paraméterek tekintetében. (Forrás: Manufacturing Engineering and Technology, Kalpakjian, Pearson)
| Paraméter | Hengeres köszörülés | Fejezd be az esztergálást | Hónolás | Lapozás |
|---|---|---|---|---|
| Tűrés (mm) | /-0,001 | /-0,01 | /-0,005 | /-0,0005 |
| Felületkezelés (Ra um) | 0,1 - 0,8 | 1,6 - 6,3 | 0,1 - 0,4 | 0,025 - 0,1 |
| Kemény anyag képesség | Kiváló (70 HRC-ig) | Korlátozott (45 HRC alatt) | Jó | Jó |
| Anyageltávolítási arány | Magas (CBN-nel) | Nagyon magas | Alacsony | Nagyon alacsony |
| Automatizálási potenciál | Nagyon magas (CNC Robotic) | Magas | Közepes | Alacsony |
| Tipikus alkalmazások | Tengelyek, csapágyak, görgők | Turning tábornok | Motor furatok | Optikai, mérőműszer alkatrészek |
Kulcsfontosságú iparági alkalmazások
A hengeres köszörülést olyan igényes iparágakban alkalmazzák, ahol a méretpontosság közvetlenül befolyásolja a termék biztonságát, hatékonyságát és élettartamát.
Autóipar
A főtengelyek, vezérműtengelyek, erőátviteli tengelyek, hajtótengelyek és fékdob felületei csiszolást igényelnek, hogy megfeleljenek az összeszerelési tűréseknek.
Repülőgép
A turbinatengelyek, a futómű alkatrészek és a működtető rudak rendkívül szűk tűrést és kiváló felületi integritást igényelnek.
Hidraulika
A hidraulikus hengerrudak és szivattyútengelyek kiváló minőségű felületkezelést és gömbölyűséget igényelnek a hatékony tömítés és a hosszú élettartam érdekében.
Szerszám és szerszám
A precíziós formázócsapokat, lyukasztókat és mérőszondákat edzés után a végső méretre köszörülik a geometria és a keménység megőrzése érdekében.
Csapágyak
A belső és külső csapágygyűrűk mikron szintű tűrésekre vannak köszörülve, hogy biztosítsák a sima forgást és a minimális vibrációt terhelés alatt.
Energia / Power Gen
A generátor rotorcsapjai, a turbina csonktengelyei és a szivattyú járókerék tengelyei hengeres csiszolásra támaszkodnak a pontosság és a megbízhatóság érdekében.

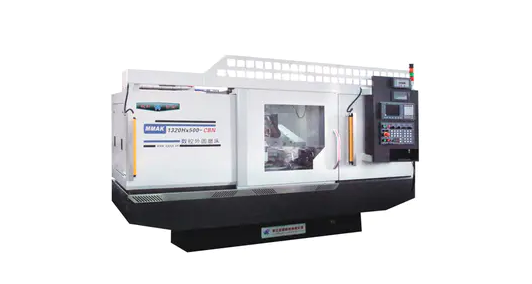

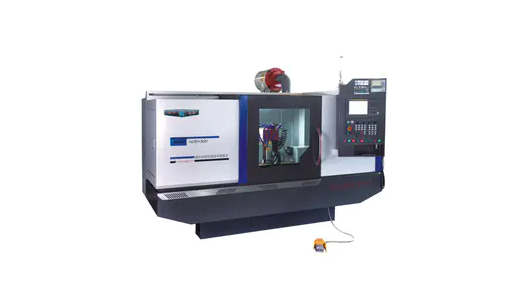

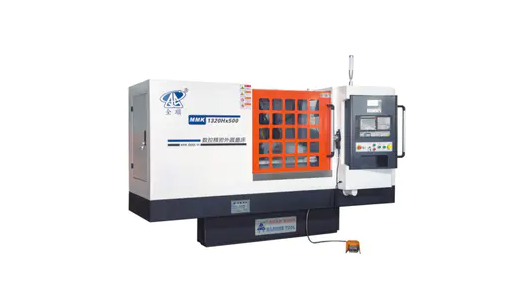

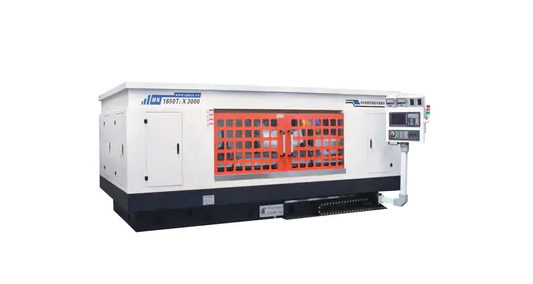

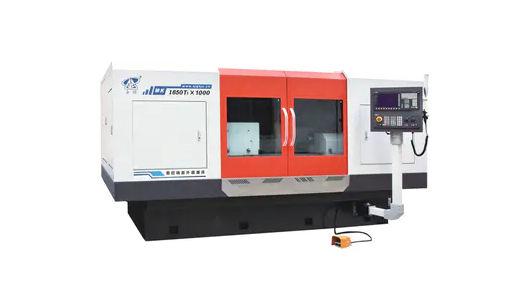

CNC hengeres csiszológép sorozatunk
teljes választékát kínáljuk CNC hengeres csiszológép különböző gyártási igényekhez, munkadarabméretekhez és pontossági szintekhez tervezett modellek. Mindegyik gép fejlett CNC-vezérléssel, robusztus öntöttvas szerkezetekkel és nagy pontosságú orsórendszerekkel rendelkezik, hogy egyenletes köszörülési teljesítményt nyújtson.
Technikai tényezők, amelyek maximalizálják a köszörülési előnyöket
A hengeres köszörülés előnyeinek teljes körű kihasználása érdekében számos folyamatparamétert helyesen kell konfigurálni:
| Tényező | ajánlás | Hatás a kimenetre |
|---|---|---|
| Kerék specifikáció | CBN edzett acélhoz; Alumínium-oxid általános acélhoz | Meghatározza az MRR-t, a kerék élettartamát és a hőterhelést |
| Keréksebesség | 45 - 120 m/s (nagy sebességű köszörülés) | Magaser speed improves finish; reduces chip thickness |
| Munkadarab sebessége | 15-30 m/perc (OD köszörülés) | Befolyásolja a felületkezelést és a hőbevitelt |
| Vágásmélység | Durva: 0,01-0,05 mm; Kikészítés: 0,002-0,005 mm | Szabályozza a méretpontosságot és a felületi érdességet |
| Hűtőfolyadék áramlás | Magas-pressure, high-volume flood or through-wheel delivery | Megakadályozza a hőkárosodást; leöblíti a forgácsot a kerékről |
| Öltözködési intervallum | Folyamatos megmunkálás (CD) vagy folyamatban a kritikus részeknél | Fenntartja a kerék élességét; egyenletes vágási geometriát biztosít |
| Folyamat közbeni mérés | Aktív átmérőmérés csiszolási ciklus közben | Megszünteti a túllövést; automatikusan kompenzálja a termikus növekedést |
Gyakran Ismételt Kérdések
Milyen anyagokat lehet hengeresen köszörülni?
A hengeres köszörülés gyakorlatilag minden fémes anyagot kezel, beleértve a szénacélt, ötvözött acélt, rozsdamentes acélt, öntöttvasat, edzett szerszámacélt, keményfémet, titánt és még néhány kerámiát is. A legfontosabb kiválasztási tényező a munkadarab anyagához igazított csiszolókorong típusa.
Hogyan javítja a termelékenységet a CNC hengeres köszörülés?
A CNC vezérlés automatizálja a teljes köszörülési ciklust, beleértve a durva átmenetet, a félig simítást, a simítást, a szikrázást és a visszahúzást. A robotikus betöltéssel és a folyamat közbeni méréssel kombinálva a nem produktív idő drámaian csökken. Tanulmányok szerint a CNC köszörülés 30-60%-kal csökkenti a ciklusidőt a kézi köszörülési műveletekhez képest. (Forrás: SME Manufacturing Engineering Journal)
Milyen tipikus felületi minőség érhető el hengeres csiszolással?
A szabványos hengeres csiszolással Ra 0,4-0,8 um érhető el. Szuperkoptató CBN kerekekkel, nagy sebességű orsókkal és optimális folyamatkörülményekkel 0,1 um vagy annál kisebb Ra-értékek érhetők el – ez egyenértékű a kemény esztergálás és a szupersimítás egyetlen művelettel.
Alkalmas-e a hengeres köszörülés kis tételes gyártásra?
Igen. A modern CNC hengeres csiszolók támogatják a gyors váltást programozható korongozással, tárolt alkatrészprogramokkal és gyors munkatartás-cserékkel. Sok alkatrészcsaládnál 20 perc alá csökkentették a beállítási időt, így a kis szériás és akár az egy darabos gyártás is gazdaságosan életképes.
Mi a különbség a merülő és a keresztirányú hengeres köszörülés között?
A merülő (behúzásos) köszörülésnél a tárcsa sugárirányban betáplál a munkadarabba, hogy egy adott zónát köszörüljön – ideális rövid, lépcsős vagy profilozott szakaszokhoz. Traverz köszörülésnél a tárcsa tengelyirányban mozog a munkadarab mentén, miközben érintkezik – alkalmas hosszú tengelyekhez és folyamatos átmérőjekhez. Sok CNC gép kombinálja mindkét módszert egyetlen alkatrészprogramon belül.
Következtetés
A hengeres köszörülés egyedülálló helyet foglal el a precíziós gyártásban: ez az egyetlen olyan eljárás, amely egyszerre biztosítja a mikron szintű méretpontosságot, kiváló felületi minőséget és a teljesen edzett anyagok termelékeny megmunkálását. A modern CNC technológia segítségével rugalmas, automatizált és nagymértékben megismételhető sarokkövévé válik minden precíziós megmunkálási műveletnek.
Függetlenül attól, hogy autóipari főtengelyeket nagy mennyiségben megmunkál, repülőgép-turbinák tengelyeit ultra szűk tűréshatárig megmunkálja, vagy hidraulikus hengerrudakat gyárt az igényes tömítési alkalmazásokhoz, CNC hengeres csiszológép a folyamatképesség, az automatizálási potenciál és a hosszú távú megbízhatóság kombinációját nyújtja, amelyhez egyetlen más befejező folyamat sem fér hozzá.
