Melyek a főtengely köszörűk alkalmazási területei?

Főtengely köszörűk precíziós szerszámgépek, amelyeket a főtengelyek pontos mérettűrésének helyreállítására vagy gyártására használnak. Elsődleges alkalmazási területük az autójavítás és -gyártás, a repülőgépgyártás, a tengeri meghajtórendszerek, a nehézipari berendezések és az energiatermelő gépek. Minden olyan motor vagy mechanikus rendszer, amely a főtengelyre támaszkodik, hogy az oda-vissza mozgást forgóerővé alakítsa, a főtengely köszörülésétől függ a teljesítmény és a hosszú élettartam érdekében.

Autóipar: A legnagyobb alkalmazási szektor

Az autóipar jelenti a főtengely-csiszolók legnagyobb mennyiségben történő felhasználását világszerte. Mind az OEM (eredeti berendezések gyártói) gyártósorai, mind az utángyártott motorjavító műhelyek a főtengely köszörülésén alapulnak, hogy megfeleljenek a szigorú tűréshatároknak, gyakran belül ±0,001 mm .

Személygépjárművek motorjavítása

A motorjavító műhelyek lecsiszolják a kopott személygépkocsi-motorok főtengelyeit, hogy helyreállítsák a csap átmérőjét, a felületi minőséget és a kerekséget. Egy szabványos személygépkocsi főtengely főtengely átmérője a következőtől lehet 50 mm és 70 mm között , mindegyikhez Ra 0,2–0,4 µm felületi érdesség szükséges a csiszolás után.

Nagy teljesítményű és versenymotorok

A motorsport alkalmazások még szigorúbb tűréshatárokat és speciális köszörülést igényelnek a kovácsolt acél vagy tuskós főtengelyek esetében. A versenyhajtó forgattyús tengelyeket gyakran köszörülik meghatározott hasítási sugarakkal, és mikrofényezéssel 0,1 µm alatti Ra értékekre, hogy maximalizálják a fáradtságállóságot magas fordulatszámon.

Haszongépjárművek és teherautó motorok

A teherautókban és buszokban használt nagy teljesítményű dízelmotorok nagyobb főtengelyekkel rendelkeznek, több csap-helyzettel. Ezeknek az alkatrészeknek a flottakarbantartási programokban való csiszolása jelentősen meghosszabbítja a motor élettartamát és csökkenti a teljes birtoklási költséget.

Repülés és repülés: Pontosság a legmagasabb szinten

A dugattyús meghajtású repülőgép-hajtóművek – amelyeket általában az általános repülésben, kiképző repülőgépekben és egyes katonai platformokon használnak – olyan főtengelyeket tartalmaznak, amelyeknek meg kell felelniük a légiközlekedési hatósági előírásoknak. Ebben a szektorban a méretpontosság és a nyomon követhetőség nem alku tárgya , hiszen minden hiba katasztrofális következményekkel járhat.

• A repülőgépek főtengelyeit jellemzően tűrésekre köszörülik ±0,0005 mm vagy szorosabb.
• A tanúsított nagyjavító létesítmények CNC főtengelyes csiszolókat használnak teljes mérési dokumentációval az FAA vagy az EASA előírásainak való megfelelés érdekében.
• Az olyan anyagok, mint a nitridált acél vagy a króm-molibdén ötvözetek speciális csiszolókorong-választást és hűtőfolyadék-kezelést igényelnek.


Tengeri ipar: nagyszabású Főtengely köszörülés

A teherhajókat, tartályhajókat, kompokat és offshore platformokat meghajtó tengeri dízelmotorok a világ legnagyobb főtengelyeit használják. Egy kétütemű, lassú sebességű tengeri motor főtengelye túlsúlyba kerülhet 300 tonna és meghaladja a 15 métert, ehhez speciális, nagy teherbírású főtengelycsiszolókra van szükség robusztus munkadarabtartó rendszerrel.

Helyszíni és műhelycsiszolás

A tengeri főtengelyek hatalmas mérete miatt a köszörülést gyakran in situ végzik – a gépházban – hordozható főtengely-csiszológépekkel. Ezzel szükségtelenné válik a főtengely szétszerelése és szállítása, jelentős állásidőt és költséget takarítva meg a hajókezelők számára.

Haditengerészeti és védelmi hajók

A katonai tengeralattjárók és hadihajók precíziós főtengely-köszörülést is alkalmaznak az ütemezett karbantartási ciklusok során, ahol az üzemkészültség a meghajtórendszerek megbízhatóságától függ.

Energiatermelés: Helyhez kötött motoralkalmazások

Az energiatermelésben használt dugattyús motorok – beleértve a dízelgenerátorokat, a gázmotorokat és a kombinált hő- és energiatermelő (CHP) egységeket – rendszeres főtengely-karbantartást igényelnek. Folyamatosan magas terhelési tényező mellett üzemelő erőművek tapasztalja meg a csapkopás kopását, amely újraköszörülést tesz szükségessé az olajfilm integritásának és a csapágyak teljesítményének megőrzése érdekében.

Tipikus alkalmazások a következők:

• Vészhelyzeti tartalék dízelgenerátorok kórházakban, adatközpontokban és ipari létesítményekben
• Földgázmotorok elosztott energiatermelő rendszerekben
• Olaj- és gázvezetékekben használt nagyméretű gázkompressziós motorok

Nehéz építőipari és bányászati felszerelések

A kotrógépeket, buldózereket, bányafuvarozó teherautókat és fúrótornyokat extrém körülmények között működő nagy dízelmotorok hajtják. Ezeknek a motoroknak a főtengelyei nagy lökésterhelést és szennyeződést viselnek el, ami felgyorsítja a csapkopást. A főtengelyek cseréje helyett újjáépítése ebben a szektorban 60-80%-kal csökkentheti a költségeket az új alkatrészek beszerzéséhez képest.

Főtengely köszörülés az iparágat kiszolgáló központok a következők kezelésére vannak felszerelve:

• Főtengelyek 3000 mm-ig
• Több száz kilogramm súlyú alkatrészek
• Többféle alulméret (általában 0,25 mm-es, 0,50 mm-es, 0,75 mm-es és 1,00 mm-es alulméretes köszörülés)

Mezőgazdasági gépek és terepjáró járművek

A traktorok, kombájnok, öntözőszivattyúk és más mezőgazdasági gépek hosszú üzemű dízelmotorokra támaszkodnak. Vidéki és fejlődő piacokon a főtengely újraköszörülése gazdaságos utat kínál a gép élettartamának meghosszabbításához, ahol nehéz lehet új motorokat vagy alkatrészeket beszerezni.

A mezőgazdasági motorok főtengelyei jellemzően 3-7 fő csapcsappal és 2-6 forgattyúscsap-csaptal rendelkeznek, amelyek mindegyike egyetlen összeállításban köszörülhető egy modern CNC főtengely-csiszolóval.

Vasúti és mozdonymotorok

A dízel-elektromos mozdonyok és a vasúti karbantartó járművek nagy, többhengeres motorokat használnak, amelyek főtengelyei időszakos nagyjavítást igényelnek. A vasúti karbantartó telephelyek és a tanúsított nagyjavító létesítmények főtengely-köszörűket használnak, amelyek kezelni tudják 2 métert meghaladó főtengelyek és legfeljebb 16 vagy több naplópozíciót tartalmaz.

Tekintettel a mozdonymotorok kritikus biztonsági szerepére, a csiszolás utáni felület integritását – beleértve a maradék feszültséget, a keménység megtartását és a csiszolási égés hiányát – szigorúan ellenőrzik mágneses részecske- vagy Barkhausen zajteszttel.

A főtengely köszörülési alkalmazások iparág szerinti összehasonlítása

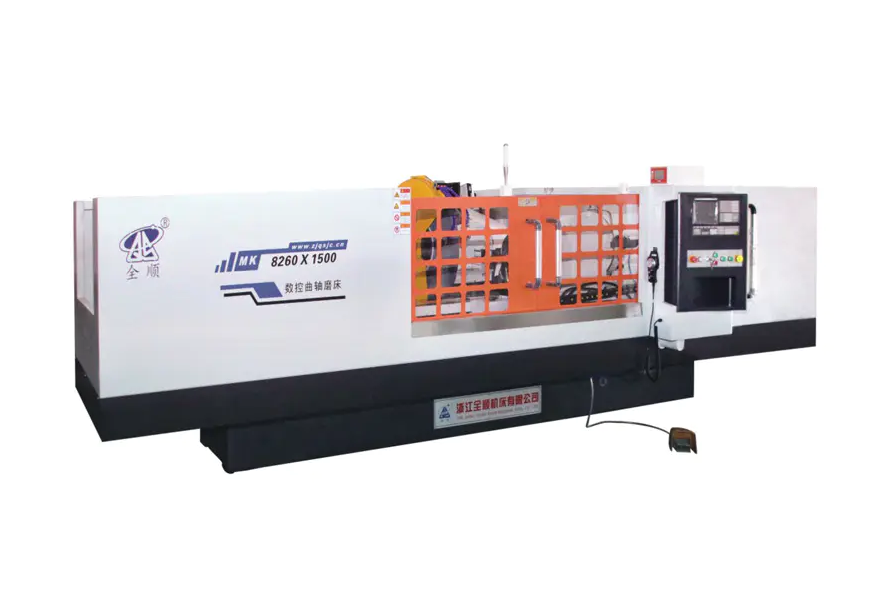

CNC kontra hagyományos forgattyústengely köszörűk az alkalmazásokban

A CNC és a hagyományos főtengelycsiszolók közötti választás nagymértékben függ az alkalmazási követelményektől. A CNC főtengelyes köszörűk uralják a nagy termelésű autóipari és repülőgépipari környezeteket , míg a hagyományos gépek továbbra is gyakoriak maradnak a kis javítóműhelyekben és az alkalmi nagyszabású tengeri vagy ipari munkákban.

• CNC csiszolók: Automatizált ciklusprogramozást, folyamat közbeni mérést és következetes ismételhetőséget kínál a nagy gyártási tételeknél. Az autóipari főtengelyek ciklusideje alkatrészenként 10 perc alá csökkenthető.
• Hagyományos darálók: Költséghatékony maradjon a kis térfogatú, változatos főtengelytípusok esetében, ahol a beállítási rugalmasság fontosabb, mint az áteresztőképesség.
• Hordozható főtengely köszörűk: Kifejezetten in situ tengeri és ipari alkalmazásokhoz tervezték, ahol a főtengely eltávolítása nem praktikus.

Feltörekvő alkalmazások: elektromos és hibrid hajtáslánc-támogató berendezések

Míg az elektromos járművekre való átállás hosszú távon csökkenti a személygépkocsik főtengely-igényét, a főtengely köszörűk új aktualitást találnak a hibrid járművekhez való hatótávnövelő motorok gyártásában, valamint a főtengelyekkel geometriailag hasonló motortengelyek és excenter alkatrészek gyártásában. Ezenkívül a belső égésű motorok globális telepített bázisa a belátható jövőben is erőteljes keresletet biztosít a főtengely-csiszolási szolgáltatások iránt.
