Milyen típusúak a CNC csiszológépek?

A precíziós gyártás területén CNC csiszológépek döntő szerepet játszanak. Nagy sebességű forgó csiszolókorongokat alkalmaznak a munkadarabok felületének finom csiszolásához, rendkívül nagy méretpontosságot és felületi minőséget érve el. A nagy pontosságú és nagy hatékonyságú megmunkálás iránti ipari igények folyamatos növekedésével a CNC-csiszológépek típusai egyre változatosabbak és specializálódtak.

Osztályozás megmunkálási objektumok és funkciók szerint: A főbb CNC-csiszológépek osztályozása

CNC csiszológépek főként az általuk megmunkált munkadarabok alakja és specifikus funkciói szerint osztályozzák, több fő típust alkotva:

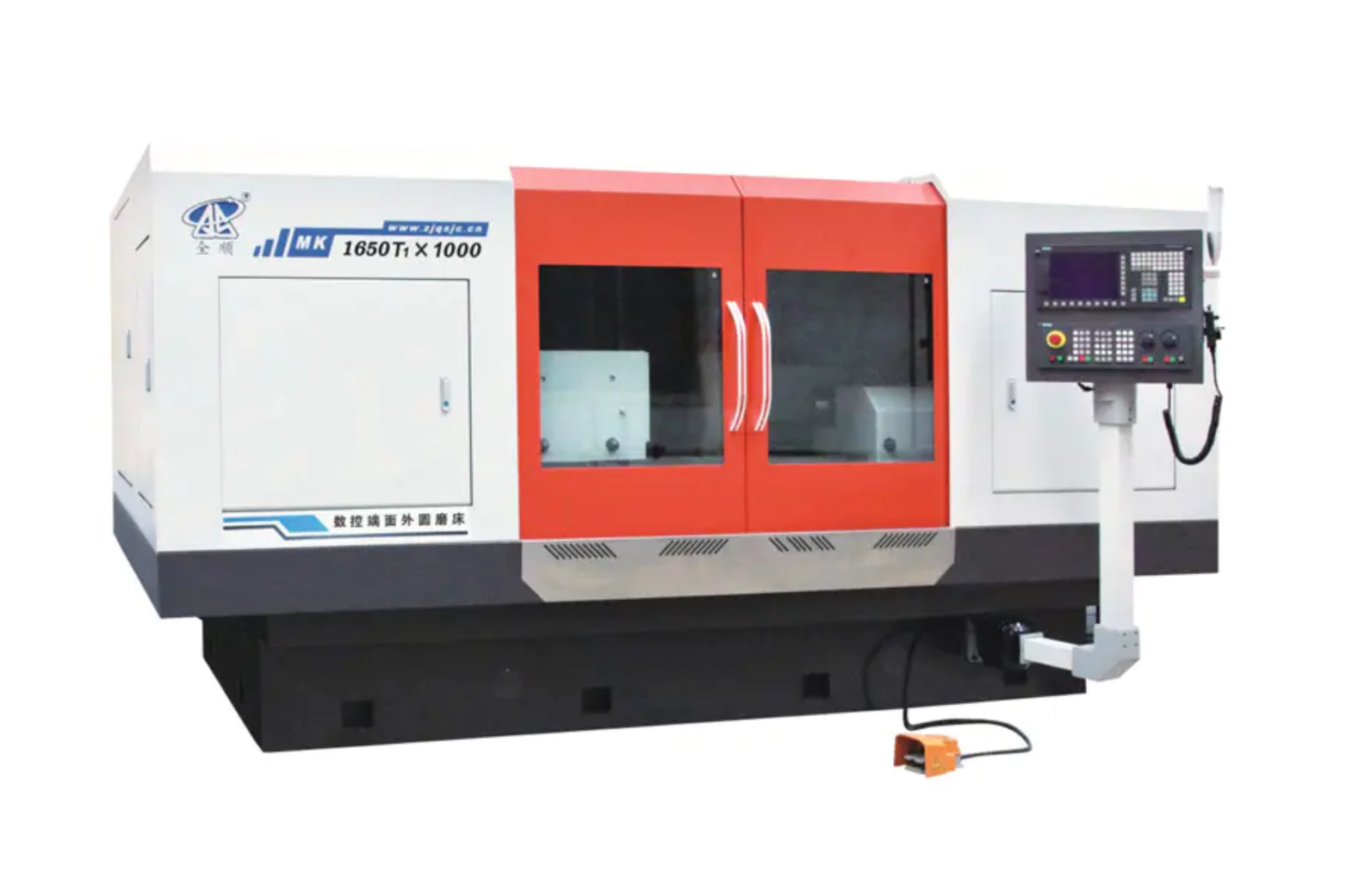

1. CNC hengeres csiszológép

Jellemzők: Kifejezetten a munkadarabok külső hengeres felületeinek, kúpos felületeinek és bizonyos vállfelületeinek csiszolására használható. Ez a fő berendezés a tengelyalkatrészek precíziós megmunkálásához. Modern CNC hengeres csiszológépek jellemzően többtengelyes vezérléssel rendelkeznek, lehetővé téve a kompozit köszörülést, például a külső átmérők és a végfelületek precíziós megmunkálását egyetlen beállításban.

2. CNC belső csiszológép

Jellemzők: A munkadarabok belső hengeres vagy kúpos felületeinek csiszolására szolgál. A belső köszörülés helyszűke miatt ezek a gépek jellemzően nagy sebességű elektromos orsókat alkalmaznak. Széles körben használják olyan iparágakban, mint az autóalkatrészek (pl. csapágyházak), a hidraulikus alkatrészek és a formák.

3. CNC felületi csiszológép

Jellemzők: A munkadarabok sík vagy formázott felületeinek csiszolására használható. A köszörűkorong tengelye és az asztal mozgási iránya közötti kapcsolat alapján tovább oszthatók vízszintes orsós téglalap alakú asztalokra, függőleges orsós forgóasztalokra stb. Legfőbb előnyük a rendkívül magas síkosság és felületi érdesség biztosítása.

4. CNC szerszámcsiszológép

Jellemzők: Kifejezetten különféle vágószerszámok (pl. fúrók, marók, fogaskerekes marók stb.) köszörülésére és gyártására tervezték. Ezeket CNC csiszológépek jellemzően öt vagy több egyidejű vezérlésű tengelyük van az összetett szerszámgeometriák és a nagy pontosságú követelmények kezelésére.

5. CNC központ nélküli csiszológép

Jellemzők: A köszörüléshez nincs szükség középső furatra a pozicionáláshoz; helyette vezetőkerekek és egy tartólemez támasztják meg a munkadarabot. Ez a módszer ideális karcsú, rúd alakú alkatrészek külső átmérőjének nagy volumenű, folyamatos köszörülésére, rendkívül magas gyártási hatékonyságot biztosítva.

6. CNC Jig csiszológép

Jellemzők: Nagy pontosságú koordináta mérési és pozicionáló rendszerrel felszerelt, elsősorban öntőformák vagy precíziós alkatrészek furatainak köszörülésére, rendkívül nagy pontossággal és felületkezeléssel.

Osztályozás automatizálás és szerkezeti jellemzők szerint: Segédtípusok a hatékonyság növelésére

A fent említett funkciók szerint osztályozott főáramú típusokon kívül, CNC csiszológépek felépítésük és automatizálási fokuk alapján is feloszthatók:

Összetett csiszológépek

Több köszörülési funkció kombinálása, mint például a külső átmérők, a belső furatok és a végfelületek köszörülése, lehetővé téve több folyamat egyetlen beállításban történő végrehajtását, nagymértékben javítva a megmunkálási pontosságot és hatékonyságot.

Nagy sebességű/Ultra nagy sebességű csiszológépek

Használjon CBN (köbös bór-nitrid) vagy gyémánt csiszolókorongokat, és végezzen köszörülést rendkívül nagy lineáris sebességgel, jelentősen javítva az anyageltávolítási sebességet és a megmunkálási minőséget.

Gantry típusú CNC csiszológépek

Erős szerkezeti merevséggel, nagy, nehéz munkadarabok sík felületeinek vagy vezetőpályáinak csiszolására alkalmas.

CNC-csiszológép-választási szempontok és jövőbeli trendek

A megfelelő választás CNC csiszológép megköveteli a munkadarab méretének, alakjának, pontossági követelményeinek, tételméretének és költségvetésének átfogó figyelembevételét. Például, ha nagyszámú karcsú tengely megmunkálására van szükség, a CNC középpont nélküli csiszoló a legjobb választás; bonyolult formalyukrendszerek esetén CNC koordinátacsiszolót kell választani.

A CNC-csiszológépek jövőbeli fejlesztési trendjei a következő pontokra összpontosítanak:

• Kombinált és integrált: Egy szerszámgép több folyamatot hajt végre, csökkentve a kezelési és rögzítési hibákat.


• Intelligensítés: Intelligens felügyelet, adaptív vezérlés, hibadiagnosztika és egyéb technológiák integrálása a pilóta nélküli vagy minimális létszámú gyártás eléréséhez.


• Ultra-precíziós: a nanométer szintű megmunkálási pontosság és a felületminőség elérése.



CNC csiszológépek nélkülözhetetlen precíziós berendezések a modern iparban. Változatos típusaik különféle nagy pontosságú követelményeknek felelnek meg, a tömeggyártástól a bonyolult formafeldolgozásig, és a csúcstechnológiás gyártás korszerűsítésének egyik kulcsfontosságú technológiája.
