5 tengelyes köszörűgép: működése, legfontosabb előnyei és intelligens vásárlási tippek

Amikor az ügyfél egy adag turbinalapátot vagy többkaréjos vágószerszámot ad át Önnek, a hagyományos módszer az, hogy minden egyes felületet külön-külön gépen kell megmunkálni, és abban reménykedni, hogy a koncentrikusság továbbra is megmarad. A 5-axis grinding machine changes that arithmetic. It can position the workpiece and wheel along five interpolated axes, so a single setup covers a much wider envelope of geometry. De ez lesz a megfelelő következő vásárlás minden üzlet számára? Az őszinte válasz: it only pays off when the work really demands simultaneous multi-axis motion.

Mire képes egy 5 tengelyes csiszológép?

A 5-axis grinding machine is not simply an external cylindrical grinder with two extra buttons. The X, Y, and Z axes move the table, the wheel head, or the workpiece in three linear directions. The A and B axes rotate and tilt the workpiece or the tool spindle. Együtt öt szabadságfokot adnak, így a csiszolókorong szinte bármilyen szögből megközelíthet egy bonyolult profilt anélkül, hogy elveszítené a felülettel való érintkezését.

In practice, that means you can grind a complex sculpted surface in one clamping. Háromtengelyes gépen indexelnie kell az alkatrészt, újra be kell állítania, és el kell fogadnia a kifutási és igazítási hibákat. Az öttengelyes interpoláció lehetővé teszi, hogy a kerék kapcsolatban maradjon az elméleti felületi pályával, miközben az alkatrész elfordul és megdől alatta.

Hogyan biztosít pontosságot az 5 tengelyes mozgás?

Az 5 tengelyes csiszológép pontossága nem csak a több motoron múlik. The control system has to synchronize five axes continuously. A modern CNC-vezérlők leválasztott derékszögű koordinátákat és inverz kinematikát használnak, hogy a szerszámpályát egyidejű tengelyparancsokká alakítsák. Ha az egyik tengely akár 0,002 mm-rel is lemarad, a kész profilon árnyékolás vagy csattanás jelenhet meg.

Ugyanilyen fontos a mechanikai merevség. Az 5 tengelyes csiszológépnek merev alapra, nagy ólompontosságra van szüksége a golyóscsavarokon és hőkompenzációra az orsón. Ezek nélkül az extra tengelyek csak szélesebbé teszik a hibakeretet. A legjobb öttengelyes kialakítások előfeszített lineáris síneket és közvetlen meghajtású forgóasztalokat használnak a holtjáték minimalizálása érdekében.

Az 5 tengelyes köszörülés legfontosabb előnyei a gyakorlatban

Az öttengelyes köszörülés kevesebb beállítást, rövidebb ciklusidőt, jobb felületminőséget, valamint olyan alámetszett és csavart geometriák létrehozását teszi lehetővé, amelyeket az egyszerű beszúró köszörülés nem ér el. Javítja az alkatrészek konzisztenciáját is, mivel ugyanazt a befogást alkalmazzák minden megmunkált felületen.

Amikor egy 5 tengelyes gép nem a legjobb illeszkedés

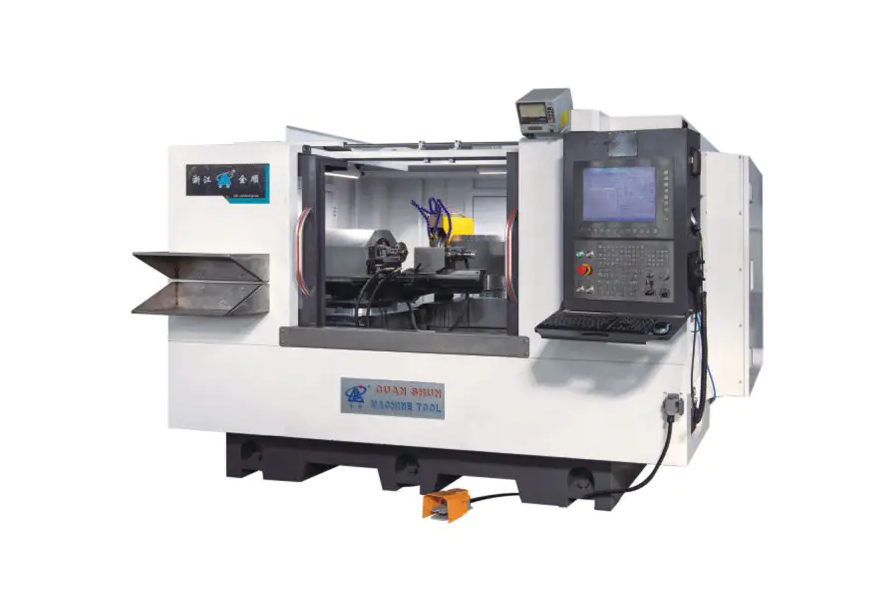

Ha az alkatrészei többnyire hengeres tengelyek, hüvelyek vagy forgattyús tengelyek, amelyeknek jól meghatározott középvonala van, akkor egy többtengelyes gép túlzásba vitt. A CNC hengeres csiszológép vagy egy összetett csiszológép szub-mikron kerekséget és egyenletes méretet biztosít sokkal alacsonyabb költséggel és egyszerűbb karbantartással. Például a Zhejiang Quanshun Machine Tool egy nagy pontosságú CNC profilú hengeres csiszoló amely az összetett külső profilokat sokkal hagyományosabb beállítással kezeli. Az öttengelyes geometriától eltérően ezek a gépek az alkatrész forgástengelye köré épülnek, így megőrzik azt a merevséget, amelyet a legtöbb üzlet egy hengeres csiszológéptől elvár.

Ha hosszú tengelyeket vagy nagy átmérőjűeket dolgoz fel, akkor a dupla kerékfejű vagy széles kerekű kialakítás gyakran nagyobb áteresztőképességgel rendelkezik, mint az öttengelyes központ. Egyedi köszörülési megoldások is rendelkezésre állnak nem szabványos munkadarabokhoz anélkül, hogy több tengelyt kellene vásárolnia, mint amennyit felhasználhat.

Mit kell értékelni 5 tengelyes köszörűgép vásárlása előtt

Kezdje a részportfólióval. Ha a munka 80%-a egy egyszerű kétpofás tokmányban tartható, akkor egy 5 tengelyes beruházás tétlenül állhat. Ezután határozza meg a tűréssávot. Öttengelyes megmunkálási fények a profiltűrésekhez ±0,005 mm , de ha csak ±0,01 mm kell külső átmérőn, akkor ezt egy olcsóbb gép is könnyedén elbírja.

A programozás egy másik rejtett költség. Az 5 tengelyes csiszológéphez általában egy CAM utóprocesszorra van szükség, amely interpolált öttengelyes mozgásokat ad ki, valamint egy képzett programozót. Tényező ennyi idő alatt, nem csak a matrica ára.

Végül nézze meg a gépgyártó szervizmélységét. Egy 40 tonnás, öt tengellyel rendelkező gép nem olyan, amit elvihetsz egy helyi javítóműhelybe. Érdeklődjön a válaszidőről, a tartalék tengelyegységek elérhetőségéről, és arról, hogy az építtető kínál-e helyszíni üzembe helyezést.

A megfelelő csiszolási technológia kiválasztása üzlete számára

Nincs egyetemes ítélet. A helyes választás a termékösszetételtől, a minőségi céloktól és a csapat többtengelyes szerszámpályák programozási képességétől függ. Sok gyártó megtalálja a középutat: megbízható CNC hengeres csiszolót tart fenn a napi munka nagy részéhez, és ad hozzá egy rugalmas összetett köszörűközpontot, ha összetett alkatrészek jelennek meg. Ez a megközelítés alacsonyan tartja az alkatrészenkénti költséget, miközben megőrzi az egzotikus geometriák kezelésének képességét.

A gyakorlati döntési keretről lásd a következő útmutatónkat hogyan válasszunk köszörűgépet .
